IPN-IPE Demirleri

IPN-IPE Demirleri

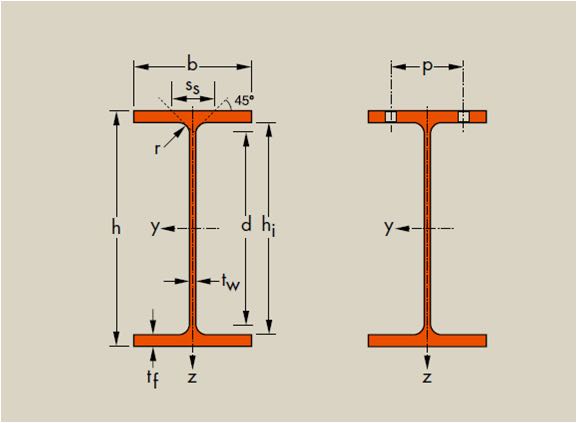

IPN Demirleri

	G	h	b	tw	tf	r1	r2
	kg/m	mm	mm	mm	mm	mm	mm
IPN 80	5,94	80	42	3,9	5,9	3,9	2,3
IPN 100	8,34	100	50	4,5	6,8	4,5	2,7
IPN 120	11,1	120	58	5,1	7,7	5,1	3,1
IPN 140	14,3	140	66	5,7	8,6	5,7	3,4
IPN 160	17,9	160	74	6,3	9,5	6,3	3,8
IPN 180	21,9	180	82	6,9	10,4	6,9	4,1
IPN 200	26,2	200	90	7,5	11,3	7,5	4,5
IPN 220	31,1	220	98	8,1	12,2	8,1	4,9
IPN 240	36,2	240	106	8,7	13,1	8,7	5,2
IPN 260	41,9	260	113	9,4	14,1	9,4	5,6
IPN 280	47,9	280	119	10,1	15,2	10,1	6,1
IPN 300	54,2	300	125	10,8	16,2	10,8	6,5
IPN 320	61	320	131	11,5	17,3	11,5	6,9
IPN 340	68	340	137	12,2	18,3	12,2	7,3
IPN 360	76,1	360	143	13	19,5	13	7,8
IPN 380	84	380	149	13,7	20,5	13,7	8,2
IPN 400	92,4	400	155	14,4	21,6	14,4	8,6
IPN 450	115	450	170	16,2	24,3	16,2	9,7
IPN 500	141	500	185	18	27	18	10,8
IPN 550	166	550	200	19	30	19	11,9
IPN 600	199	600	215	21,6	32,4	21,6	13

IPE Demirleri

	G	h	b	tw	tf	r	A	hi	d
	kg/m	mm	mm	mm	mm	mm	mm2x102	mm	mm
IPE 80 A	5	78	46	3,3	4,2	5	6,38	69,6	59,6
IPE 80	6	80	46	3,8	5,2	5	7,64	69,6	59,6
IPE A 100	6,9	98	55	3,6	4,7	7	8,78	88,6	74,6
IPE 100	8,1	100	55	4,1	5,7	7	10,3	88,6	74,6
IPE A 120	8,7	117,6	64	3,8	5,1	7	11	107,4	93,4
IPE 120	10,4	120	64	4,4	6,3	7	13,2	107,4	93,4
IPE A 140	10,5	137,4	73	3,8	5,6	7	13,4	126,2	112,2
IPE 140	12,9	140	73	4,7	6,9	7	16,4	126,2	112,2
IPE A 160	12,7	157	82	4	5,9	9	16,2	145,2	127,2
IPE 160	15,8	160	82	5	7,4	9	20,1	145,2	127,2
IPE A 180	15,4	177	91	4,3	6,5	9	19,6	164	146
IPE 180	18,8	180	91	5,3	8	9	23,9	164	146
IPE O 180	21,3	182	92	6	9	9	27,1	164	146
IPE A 200	18,4	197	100	4,5	7	12	23,5	183	159
IPE 200	22,4	200	100	5,6	8,5	12	28,5	183	159
IPE O 200	25,1	202	102	6,2	9,5	12	32	183	159
IPE A 220	22,2	217	110	5	7,7	12	28,3	201,6	177,6
IPE 220	26,2	220	110	5,9	9,2	12	33,4	201,6	177,6
IPE O 220	29,4	222	112	6,6	10,2	12	37,4	201,6	177,6
IPE A 240	26,2	237	120	5,2	8,3	15	33,3	220,4	190,4
IPE 240	30,7	240	120	6,2	9,8	15	39,1	220,4	190,4
IPE O 240	34,3	242	122	7	10,8	15	43,7	220,4	190,4
IPE A 270	30,7	267	135	5,5	8,7	15	39,2	249,6	219,6
IPE 270	36,1	270	135	6,6	10,2	15	45,9	249,6	219,6
IPE O 270	42,3	274	136	7,5	12,2	15	53,8	249,6	219,6
IPE A 300	36,5	297	150	6,1	9,2	15	46,5	278,6	248,6
IPE 300	42,2	300	150	7,1	10,7	15	53,8	278,6	248,6
IPE O 300	49,3	304	152	8	12,7	15	62,8	278,6	248,6
IPE A 330	43	327	160	6,5	10	18	54,7	307	271
IPE 330	49,1	330	160	7,5	11,5	18	62,6	307	271
IPE O 330	57	334	162	8,5	13,5	18	72,6	307	271
IPE A 360	50,2	357,6	170	6,6	11,5	18	64	334,6	298,6
IPE 360	57,1	360	170	8	12,7	18	72,7	334,6	298,6
IPE O 360	66	364	172	9,2	14,7	18	84,1	334,6	298,6
IPE A 400	57,4	397	180	7	12	21	73,1	373	331
IPE 400	66,3	400	180	8,6	13,5	21	84,5	373	331
IPE O 400	75,7	404	182	9,7	15,5	21	96,4	373	331
IPE A 450	67,2	447	190	7,6	13,1	21	85,6	420,8	378,8
IPE 450	77,6	450	190	9,4	14,6	21	98,8	420,8	378,8
IPE O 450	92,4	456	192	11	17,6	21	118	420,8	378,8
IPE A 500	79,4	497	200	8,4	14,5	21	101	468	426
IPE 500	90,7	500	200	10,2	16	21	116	468	426
IPE O 500	107	506	202	12	19	21	137	468	426
IPE A 550	92,1	547	210	9	15,7	24	117	515,6	467,6
IPE 550	106	550	210	11,1	17,2	24	134	515,6	467,6
IPE O 550	123	556	212	12,7	20,2	24	156	515,6	467,6
IPE A 600	108	597	220	9,8	17,5	24	137	562	514
IPE 600	122	600	220	12	19	24	156	562	514
IPE O 600	154	610	224	15	24	24	197	562	514
IPE 750 x 137	137	753	263	11,5	17	17	175	719	685
IPE 750 x 147	147	753	265	13,2	17	17	188	719	685
IPE 750 x 173	173	762	267	14,4	21,6	17	221	718,8	684,8
IPE 750 x 196	196	770	268	15,6	25,4	17	251	719,2	685,2
